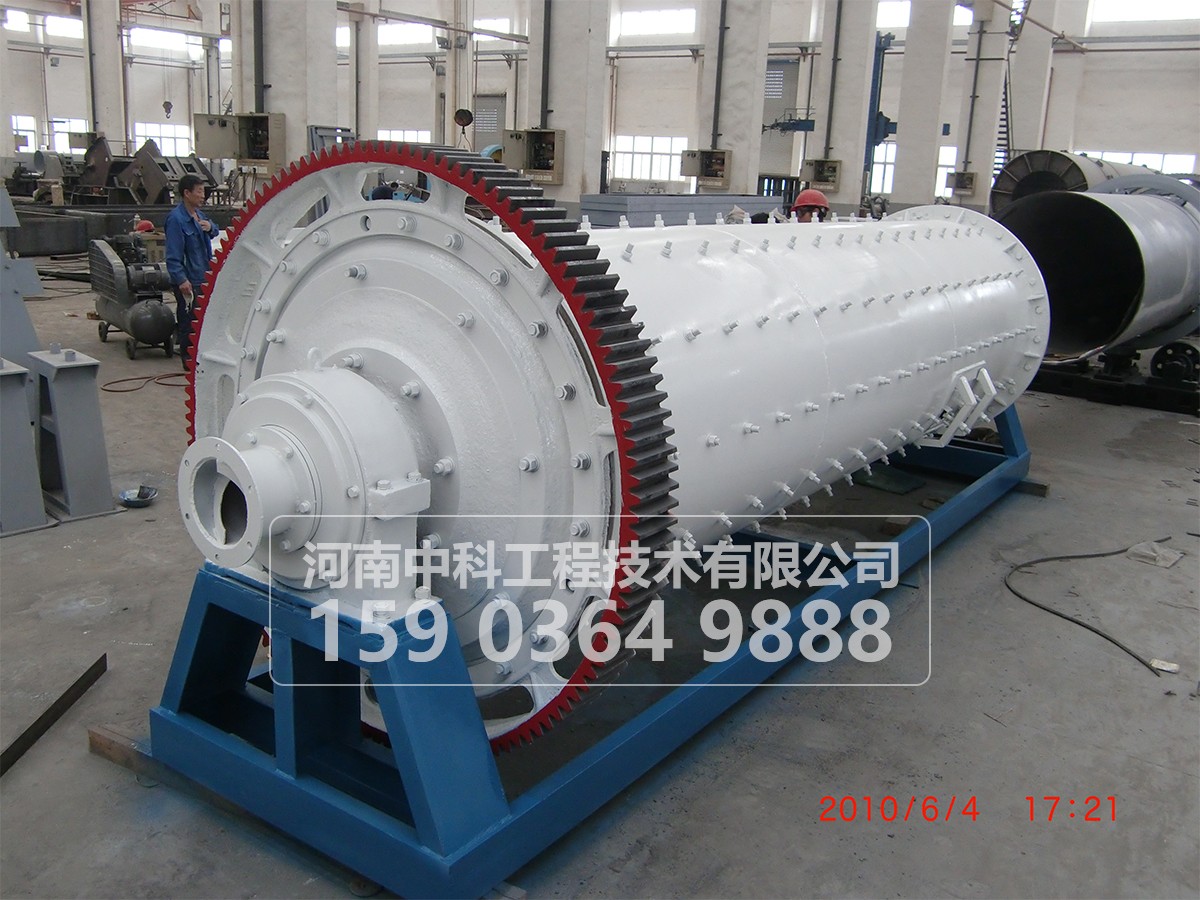

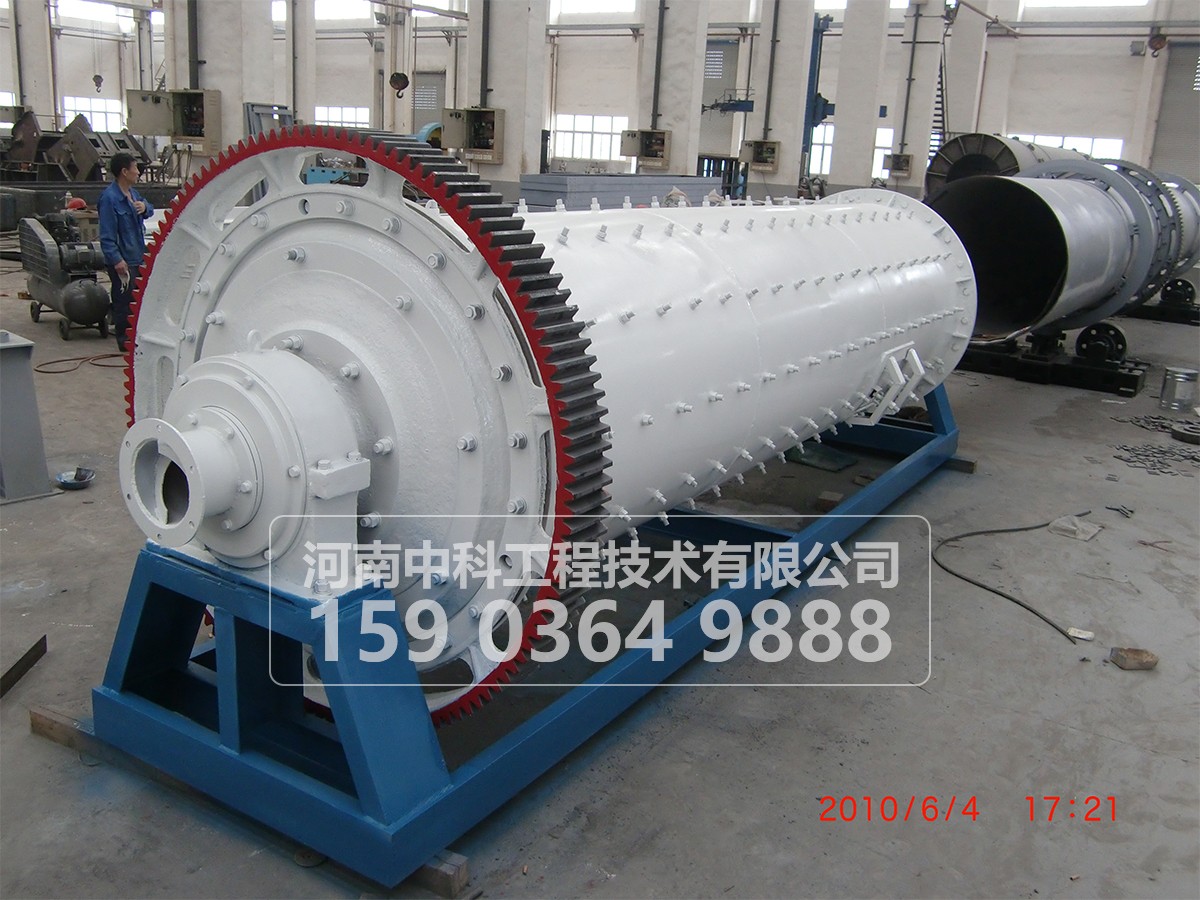

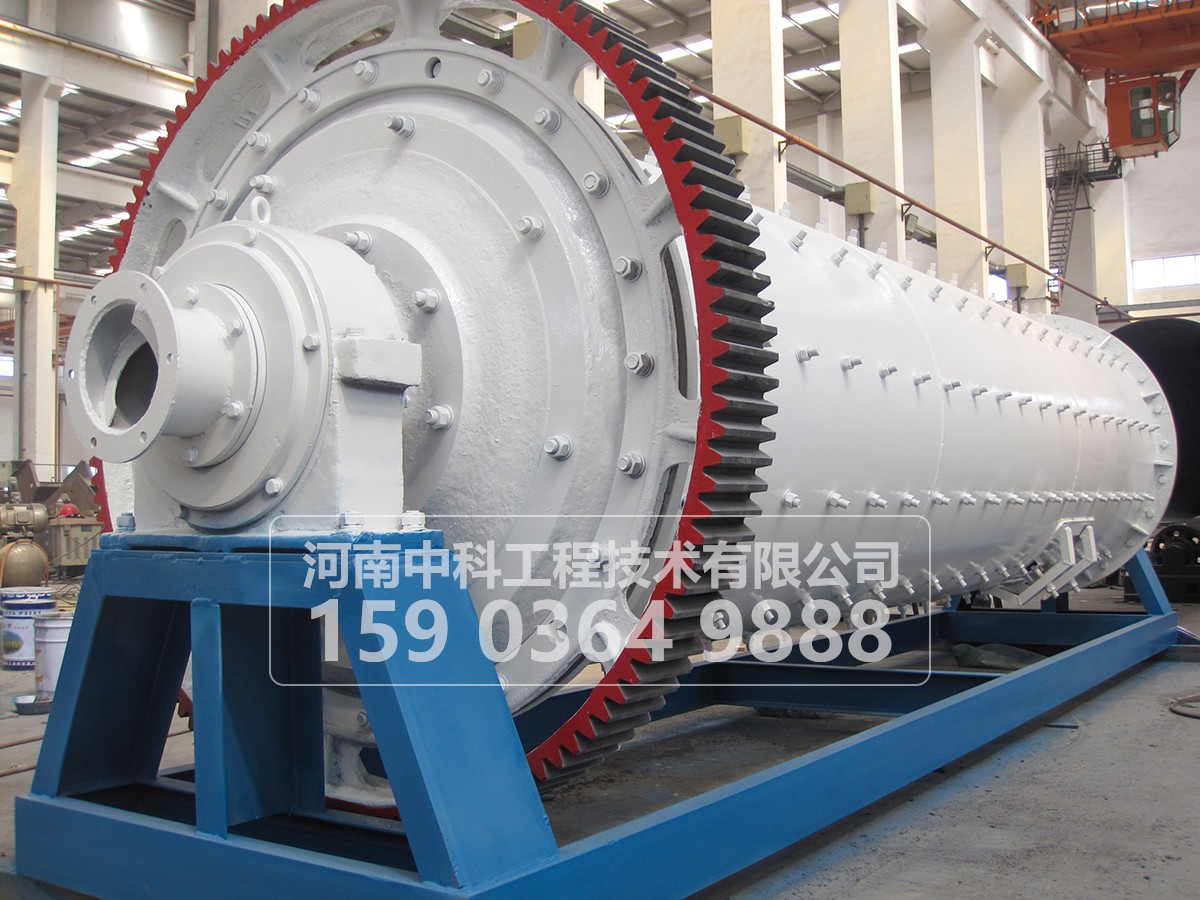

格子式球磨机

格子球磨机在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。

工作原理：格子型球磨机是物料被破碎之后，再进行粉碎的关键设备。属于球磨机的一种，因排矿方式不同而得名。格子型球磨机在排料端安设有格子板，由若干块扇形孔板组成，其上的箅孔宽度为7mm—20mm，矿石通过箅孔进入格子板与端盖之间的空间内，然后由举板将物料向上提升，物料延着举板滑落，再经过锥形块而向右至中空轴颈排出机外。

适用范围：广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。格子型球磨机用于细磨的效果比粗磨要好，当细磨时，一般给矿粒度不得大于65mm，适合的给矿粒度是在6mm以下。球磨机广泛的被用于金属和非金属矿山，建材等工业部门粉墨各种矿石和掩饰的作业中。

结构：格子型球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成；用来粉磨各种矿石及其他物料，被广泛地应用于选矿、建筑及化工工业等国民经济各部门。

优势特点：

1.运转平稳，工作可靠

2.润滑良好、运转可靠

3.节能减耗、磨损少

4.硬度、产量

格子型球磨机性能参数表
